TransSteel 3000 C Pulse W SET

Podrobný popis

Zvárací zdroj TransSteel 3000c Pulse je plne digitalizovaný, mikroprocesorom riadený invertorový zdroj. Modulárny dizajn a možnosť ľahkého rozšírenia systému zaručujú jeho vysokú flexibilitu.

Prístroj je dimenzovaný pre nasledujúce zváracie postupy:

•  Pulzné zváranie MIG/MAG
•  Štandardné zváranie MIG/MAG
•  Zváranie TIG
•  Zváranie obalenou elektródou

JEDNO ZARIADENIE – VŠETKY APLIKÁCIE RUČNÉHO ZVÁRANIA
Vďaka kombinácii zvárania MIG/MAG, TIG a elektródového zvárania v jedinom zariadení nie je potrebný nákup ďalších zváracích systémov. Pokiaľ ide o zvárací výkon jednotlivých zváracích procesov, nezistil sa žiaden rozdiel v porovnaní s jednoprocesnými zariadeniami.

118 CHARAKTERISTÍK*
/ Oceľové, CrNi, AlMg, AlSi, jadrové, rutilové FCW, bázickéFCW drôty s vlastnou ochranou

/ Priemer drôtu 0,8 – 1,2 mm

/ Možnosť použitia ôsmich rôznych zmesí plynov

LEN TRI KROKY A MÔŽETE ZVÁRAŤ
Intuitívna koncepcia obsluhy umožňuje zváračovi okamžité uvedenie do prevádzky – bez akýchkoľvek predchádzajúcich znalostí o zariadení. Všetky dôležité parametre sú viditeľné a nastaviteľné na prednej strane zariadenia. Aby bolo možné začať zvárať, musí byť zvolený aspoň plyn, priemer drôtu a hrúbka materiálu.

O 70 % NIŽŠIA POTREBA DODATOČNÉHO OPRACOVANIA, O 30 % RÝCHLEJŠIE ZVÁRANIE.
Pulzná funkcia zariadenia TransSteel 3000C umožňuje vyššie rýchlosti zvárania materiálu s väčšou hrúbkou. Vďaka pulznému oblúku sa tiež znižuje potreba dodatočného opracovania, pretože dochádza k menšej tvorbe rozstrekov pri zváraní.

ZVÁRACIE FUNKCIE MIG/MAG:

PULZNÉ ZVÁRANIE RÝCHLO A POD KONTROLOU
S novým systémom TransSteel 3000C Pulse si do typového radu zariadení TransSteel našiel cestu aj pulzný elektrický oblúk. Toto nastavenie je ľahko ovládateľné v hlavnej ponuke a umožňuje kontrolované zváranie v oblasti prechodového elektrického oblúka.

BODOVÉ A INTERVALOVÉ ZVÁRANIE BEZ DEFORMÁCIE MATERIÁLU
Pomocou režimu bodového zvárania je možné rovnomerne umiestniť zváracie body. Čas prestávky medzi intervalmi je možné ľubovoľne zvoliť, a preto sa ideálne hodí na stehovanie zvarencov. Intervalové zváranie nevytvára len šupinový vzhľad zvaru. Menšie vnášanie tepla znižuje aj možnosť deformácie materiálu pri zváraní tenkých plechov.

ŠPECIÁLNY 4-TAKTNÝ REŽIM PRE STABILNEJŠÍ ELEKTRICKÝ OBLÚK
Prevádzkový režim „špeciálny 4-taktný režim" sa hodí najmä na zváranie vo vyššom rozsahu výkonu. V špeciálnom 4-taktnom režime sa spustenie zvárania uskutočňuje s nižším výkonom. To umožňuje jednoduchšiu stabilizáciu elektrického oblúka.

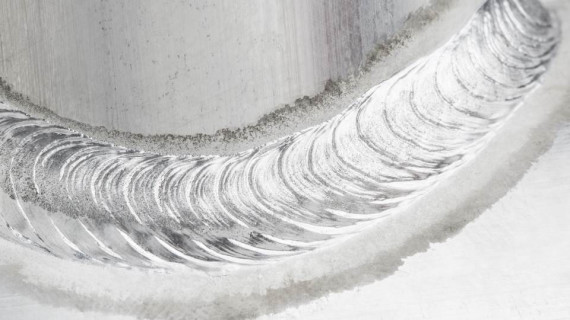

SYNCHROPULSE - ŠUPINATÝ VZHĽAD ZVARU PRI ZLIATINÁCH HLINÍKA
Voliteľná funkcia SynchroPulse sa odporúča pri zváraní zliatin hliníka, pri ktorých sa požaduje šupinatý vzhľad zvarov. Tento efekt sa dosahuje prostredníctvom zváracieho výkonu, ktorý sa mení medzi dvomi pracovnými bodmi.

! Funkcia SynchroPulse funguje v režime štandardn ého synergického zvárania a pulzného synergického zvárania – no len u zariadenia TransSteel 3000C Pulse.

STEEL TRANSFER TECHNOLOGY
/ STEEL je univerzálna charakteristika pre jednoduché a rýchle zváranie.

/ STEEL ROOT je charakteristika osobitne vyvinutá na zváranie koreňovej vrstvy. Vyznačuje sa obzvlášť dobrou schopnosťou premostenia medzery, resp. vyplnenia širokých medzier.

/ STEEL DYNAMIC je charakteristika s obzvlášť tvrdým a koncentrovaným elektrickým oblúkom. Výsledkom sú vysoké rýchlosti zvárania a hlboký závar.

/ Charakteristiky PCS (Pulse Controlled SprayArc)* umožňujú kombináciu prechodového a sprchového elektrického oblúka – výsledkom je hlbší závar pri minimálnej tvorbe rozstrekov.

KOREKCIE V ZVÁRACOM REŽIME
Pomocou parametrov Korekcia dĺžky elektrického oblúka a Dynamika je možné dodatočne optimalizovať výsledok zvárania.

KOREKCIA DĹŽKY ELEKTRICKÉHO OBLÚKA NA ZMENU CHARAKTERISTIKY ELEKTRICKÉHO OBLÚKA
– kratší elektrický oblúk, zníženie zváracieho napätia
o neutrálny elektrický oblúk
+ dlhší elektrický oblúk, zvýšenie zváracieho napätia

DYNAMIKA NA OVPLYVNENIE DYNAMIKY SKRATU V MOMENTEPRENOSU KVAPKY

– tvrdý a stabilný elektrický oblúk
o neutrálny elektrický oblúk
+ mäkký elektrický oblúk bez rozstrekov

KOREKCIA PULZU NA KOREKCIU PULZNEJ ENERGIE PRI PULZNOMELEKTRICKOM OBLÚKU

– menšia sila uvoľňovania kvapiek
o neutrálna sila uvoľňovania kvapiek
+ zvýšená sila uvoľňovania kvapiek

ZVÁRACIE FUNKCIE TIG:

PULZNÉ ZVÁRANIE TIG
Pulzné zváranie TIG sa používa predovšetkým pri zváraní v nútených polohách alebo pri zváraní obzvlášť tenkých materiálov. Rozsah nastavenia pri pulznom zváraní je v rozmedzí 1 Hz až 990 Hz.

TAC FUNKCIA STEHOVANIA

Prostredníctvom pulzných prúdov sa tavný kúpeľ rozkmitá. To uľahčuje zostehovanie konštrukčných dielov a skracuje trvanie stehovania. Pulzný elektrický oblúk uľahčuje zvárací proces pri veľmi tenkých materiáloch, pretože vo fázach s menším množstvom prúdu sa vnáša o niečo nižšia teplota.

• Až 50 % úspora času pre používateľa v porovnaní s bežným stehovaním
• Rýchle zvarenie bodov stehovania bez spálenia hrán
• Nepatrné nábehové farby na mieste stehovania
• Funkcia bodového zvárania

KONTAKTNÉ ZAPAĽOVANIE

Presné kontaktné zapaľovanie je porovnateľné s vysokofrekvenčným zapaľovaním a prispieva k jednoduchosti obsluhy.

ČAS PREDFUKU PLYNU + DOPRÚDENIE PLYNU

V závislosti od nastaveného zváracieho prúdu TransSteel automaticky vypočíta trvanie optimálneho doprúdenia plynu. Vylepšuje sa tým plynová ochrana konca zvarového spoja a volfrámovej elektródy.

FUNKCIE ZVÁRANIA OBAĽOVANOU ELEKTRÓDOU:

ANTI-STICK FUNKCIA ZABRAŇUJE ZLEPENIU ELEKTRÓDY
Pri výskyte skratu (zlepenie elektródy pri elektródovom zváraní) sa zvárací procesokamžite preruší. Tým sa zabráni vyžíhaniu elektródy, resp. vážnejším chybám zvarových spojov.

HOTSTART FUNKCIA PRI ZAPAĽOVANÍ ELEKTRICKÉHO OBLÚKA
Aby sa elektróda dala ľahšie zapáliť, prúd v zváracom systéme sa pri zapaľovaní na zlomok sekundy zvýši.

DYNAMIKA, ŠUPINATÝ VZHĽAD ZVAROV PRI PRI ZVÁRANÍ ZLIATIN HLINÍKA
Ak sa bázické elektródy zvaria pomocou prechodu materiálu vo veľkých kvapkách za nízkeho prúdu (s nižším zaťažením), hrozí nebezpečenstvo zlepenia. S cieľom vylúčiť toto riziko sa krátko pred zlepením dodá nazlomok sekundy vyšší prúd. Elektróda horí voľne a zlepeniusa zabráni.

Oblasti použitia:

Prístroj TSt 3000c Pulse je určený na ručné použitie pre klasické ocele a pozinkované plechy v komerčnej oblasti a v priemysle.

• Výroba strojov a technologických zariadení
• Výroba oceľových konštrukcií
• Výroba zariadení a zásobníkov
• Kovové a portálové konštrukcie
• Výroba koľajových vozidiel
• Kovospracujúci priemysel

Funkcie a výbava:

• Multiproces   ÁNO
• Pulse   ÁNO
• SynchroPulse   ÁNO
• Veľkosť cievky drôtu   D 200 / D 300
• Podávač drôtu   4 R
• Menič pólov   ÁNO
• Chladenie   Plynom / vodou voliteľné
• EasyJoby   5
• Dokumentácia údajov   ÁNO
• Multivoltage   NIE

Technické parametre:

• Sieťové napätie    380 / 400V
• Tolerancia sieťového napätia    -10 / +15%
• Zvárací prúd minimálny    10 A
• zvárací prúd maximálny    300 A
• Zvárací prúd / Doba zapnutia [10min/40°C]    300A / 40%
• Zvárací prúd / Doba zapnutia [10min/40°C]    280A / 60%
• Zvárací prúd / Doba zapnutia [10min/40°C]    240A / 100%
• Napätie chodu naprázdno    59 V
• Krytie    IP23
• Rozmer / Dĺžka   747 mm
• Rozmer / Šírka   300 mm
• Rozmer / Výška   497 mm
• Hmotnosť    34,64 kg
